PARAMETRIZZAZIONE GEOMETRICA E METADATI DI FAMIGLIE BIM REVIT NEL WORKFLOW PROGETTUALE

La diffusione del Building Information Modelling rappresenta una conquista recente nel settore delle costruzioni nel contesto italiano, trainata dalla cogente normativa nazionale e comunitaria in tema di appalti pubblici, che con il correttivo (D.lg. 209/2024) al Nuovo Codice degli Appalti Pubblici  (D.lg. 36/2023) sancisce l’obbligatorietà della metodologia BIM per tutte le Opere Pubbliche di importo > 2 ML Euro   ( restando anche premiante sottosoglia secondo il D.lg 312/2021 qualora la Stazione Appaltante chiedesse volontariamente lo sviluppo del progetto/costruzione in BIM o qualora in fase di gara i Progettisti/Imprese vogliano offrire volontariamente il BIM come aspetto migliorativo per una maggiore gestione del processo di progettazione/costruzione in digitale ).

Al centro della metodologia BIM vi è l’oggetto parametrico tridimensionale, la perfetta virtualizzazione del corrispondente oggetto reale che verrà eseguito/installato in cantiere, che porta con sé un insieme di informazioni geometriche e alfanumeriche ( metadati ). E’ attraverso l’oggetto BIM che le informazioni vengono implementate e trasferite tra tutti gli stakeholder coinvolti in un particolare processo edilizio sin dalla fase di concept (PFTE), alla progettazione (PE), alla costruzione in cantiere sino a ricreare con l’As-Built BIM finale il “Digital Twin” ossia il gemello digitale dell’opera realizzata al fine di un ulteriore utilità di gestione durante tutto il ciclo di vita dell’asset mediante la condivisione di modelli, oggetti, metadati, su specifiche piattaforma di Facility Management.

L’uso improprio degli strumenti procedurali ed operativi legati alla realizzazione di tali oggetti BIM rischia di snaturare il reale obiettivo della metodologia impiegata, incentrata sul dato e su un efficace flusso informativo, lungo tutto il ciclo di vita dell’edificio e tra tutti i soggetti coinvolti.

Spesso modelli eccessivamente pesanti contengono al loro interno oggetti 2D e 3D troppo dettagliati rispetto la fase progettuale in oggetto, o il cui contenuto informativo non risponde efficacemente ai requisiti informativi definiti nella fase iniziale del processo nei CI ( Capitolati Informativi ) delle Stazioni Appaltanti, o ancora vi è un abuso improprio di librerie di oggetti BIM scaricabili on-line da portali cui vi è un overboard di informazioni non coerenti con le necessità progettuali.

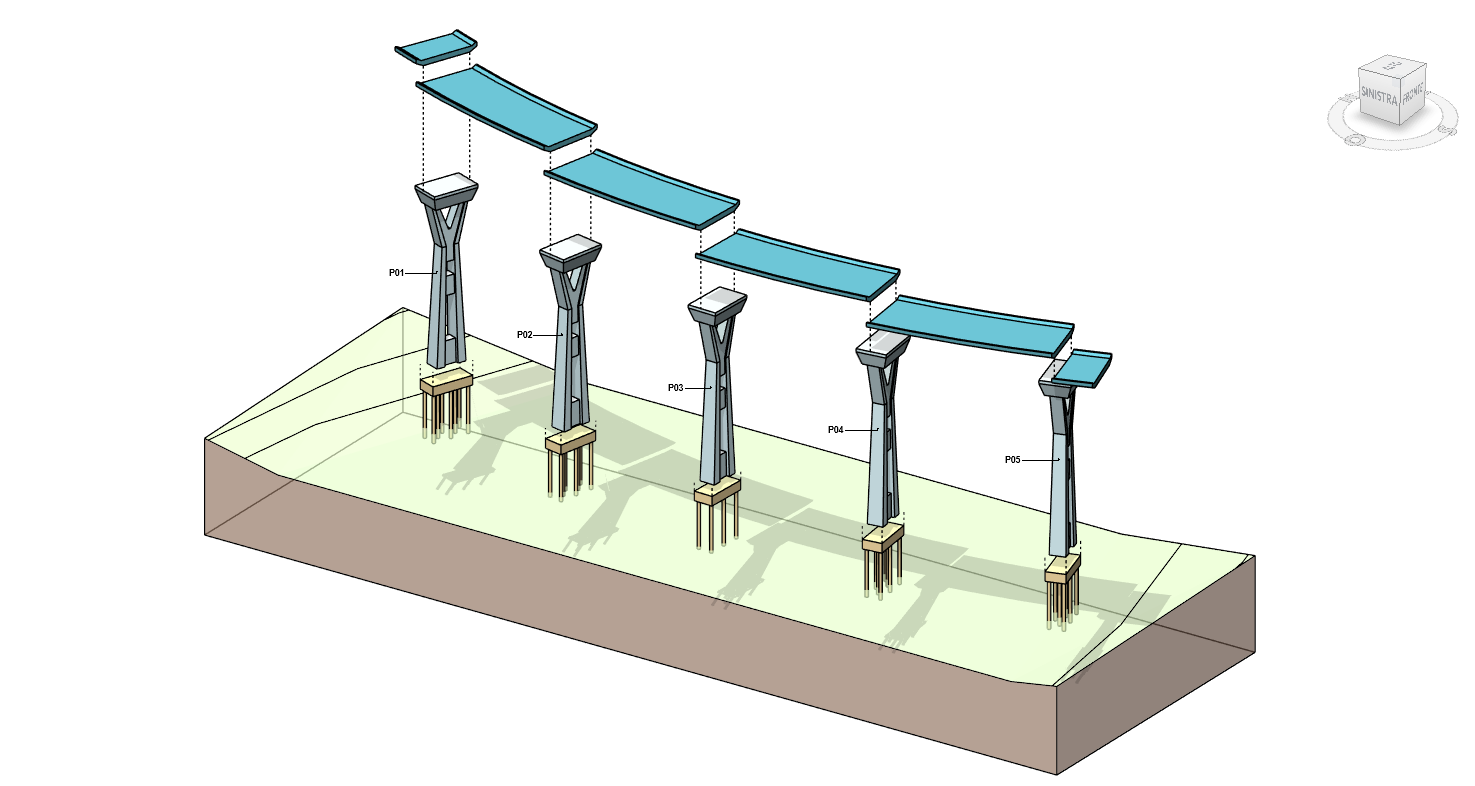

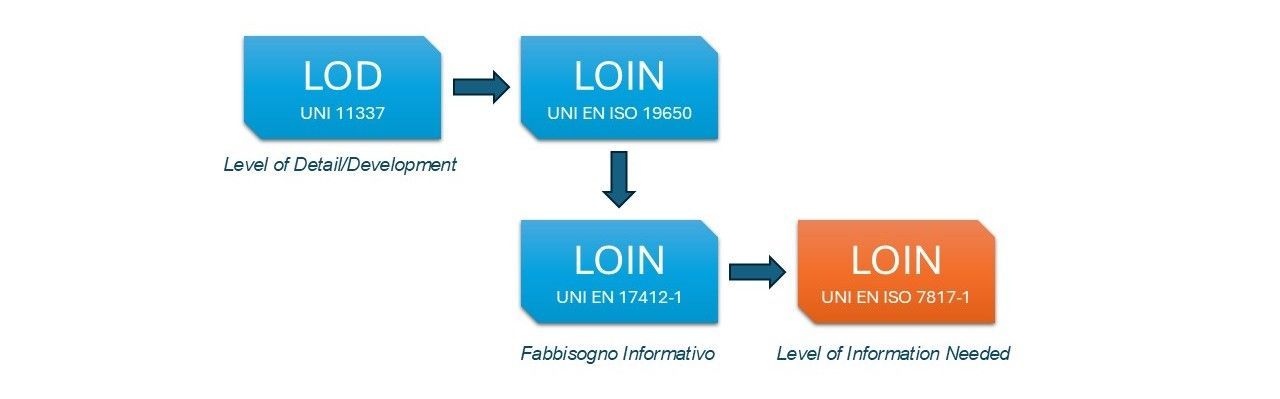

A tale proposito la norma UNI EN 17412-1 definiva il “Fabbisogno Informativo” sugli oggetti BIM dettagliandone la granularità delle informazioni alle necessità dei vari BIMUses sia dal punto di vista geometrico, metadati e documentazione connessa all’oggeto per soddisfare l’esigenza di fase, allineandosi alla nuova visione e  passaggio di concetto di LOD ( Level of Detail/Development ) a LOIN ( Level Of Information Needed ) come richiamato a livello internazionale dalle norme ISO 19650. Di recente questo aspetto trova evoluzione e conferma nella pubblicazione delle norme UNI EN ISO 7817-1:2024 ( abrogando la UNI EN 17412-1 ) che appunto specifica a livello internazionale i principali concetti e i principi necessari per stabilire una metodologia atta a definire il livello di fabbisogno informativo e la consegna di informazioni mediante oggetti BIM in modo coerente quando si utilizza il Building Information Modeling (BIM), attraverso una organizzata strutturazione di informazioni geomteriche, alfanumetriche, documentali. Il testo ISO è perfettamente conforme ai contenuti della UNI EN 17412-1 con una visiona globale ed internazionale in quanto è stata appunto la delegazione italiana delle UNI a portarlo sul tavolo internazionale per la conversione a Norma ISO ( Figura 1 ).

La modellazione di un oggetto architettonico, noto con il nome di famiglia (.rfa), prende avvio dalla scelta del template idoneo, file di partenza pre-strutturato per una data categoria di oggetto (in formato rft.).

Affinché l’oggetto sia modellato in modo corretto, risulta utile definire uno standard procedurale di modellazione. All’interno dell’editor della famiglia, occorre quindi:

• associare l’oggetto alla giusta categoria e/o sotto-categoria;

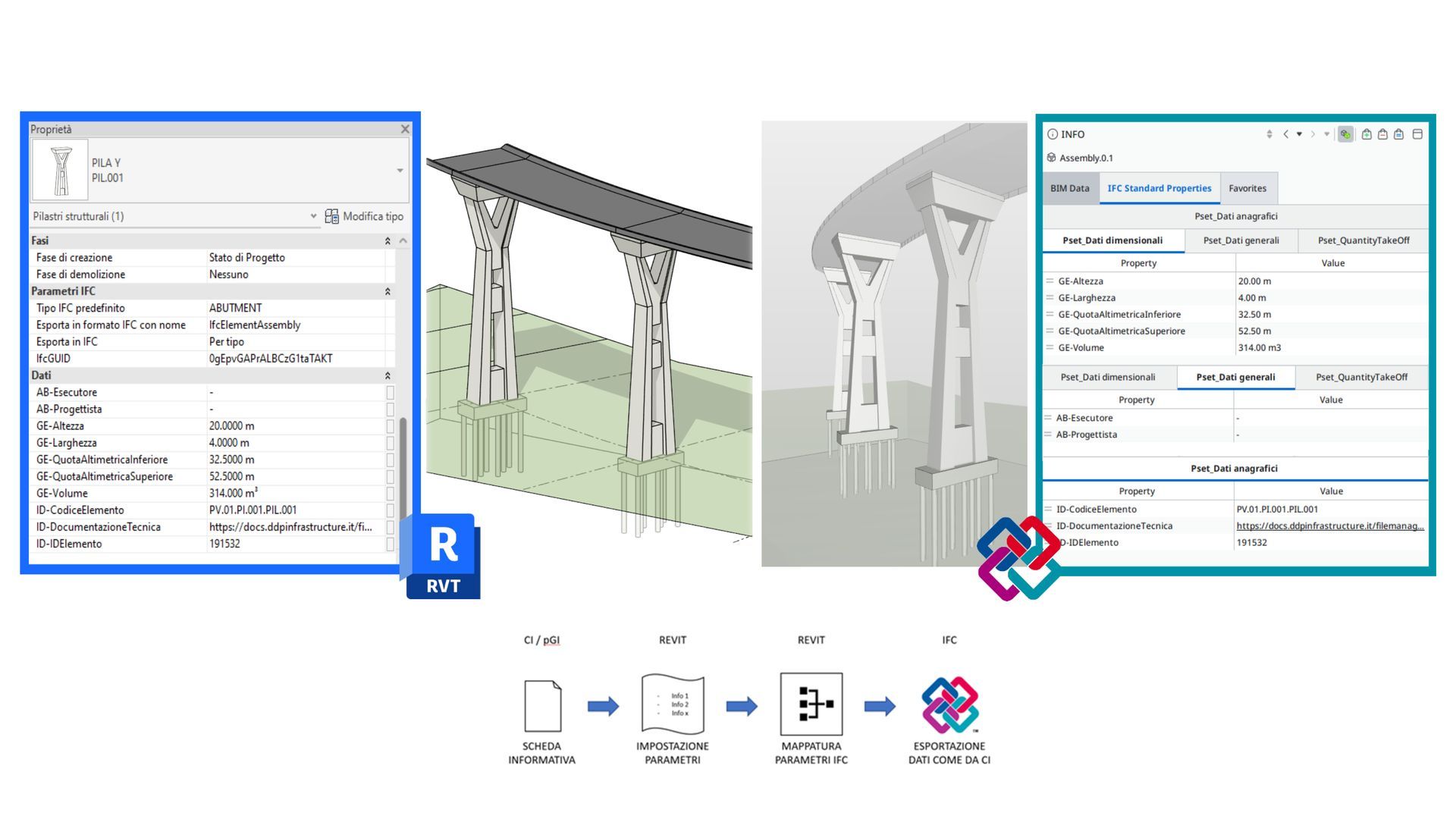

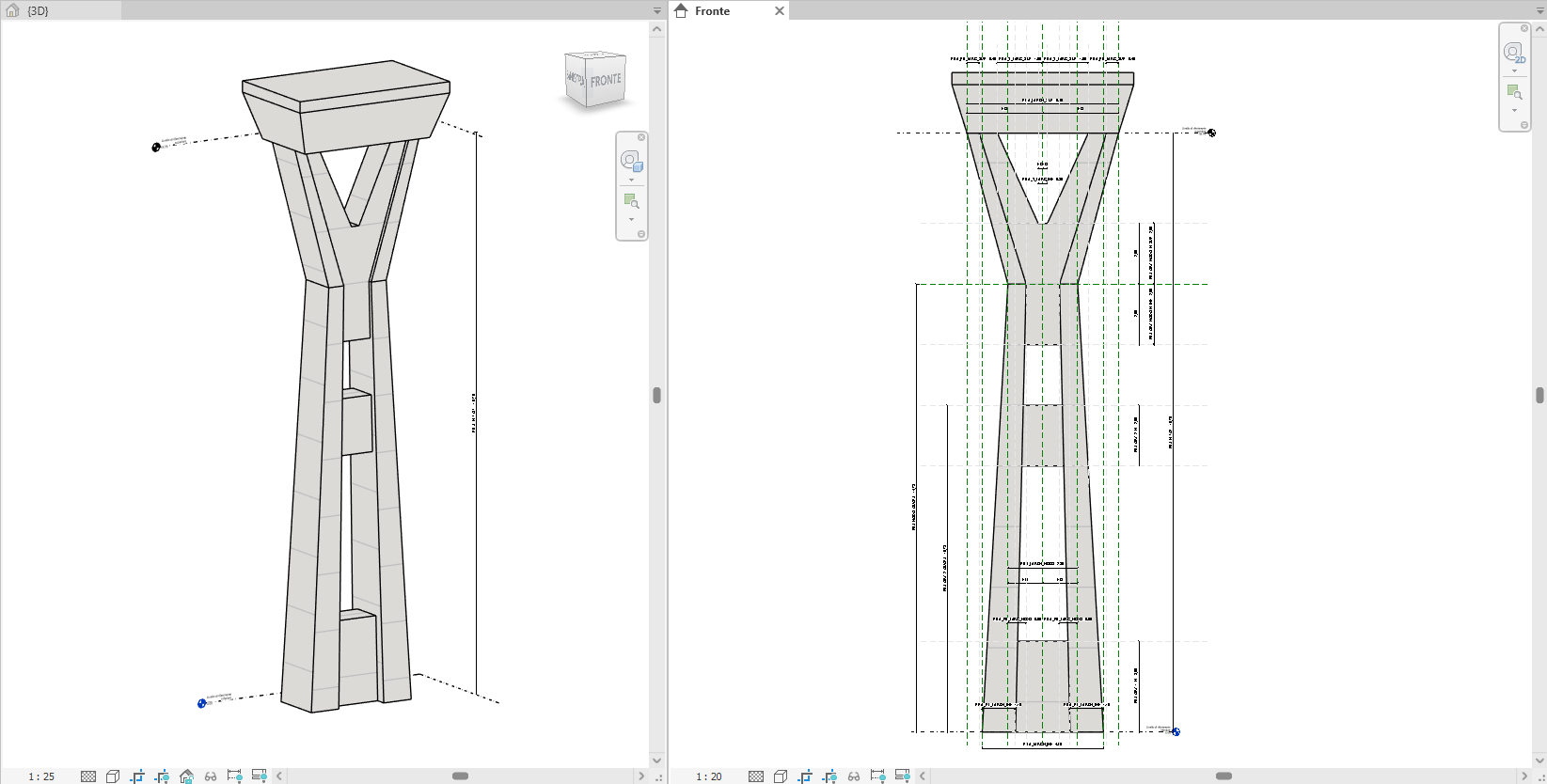

• inserire piani di riferimento e vincoli dimensionali utili a definire le relazioni parametriche di tipo geometrico tra le parti  ( Figura 3 );
• costruire la geometria solida tridimensionale, impostata sui vincoli predefiniti;

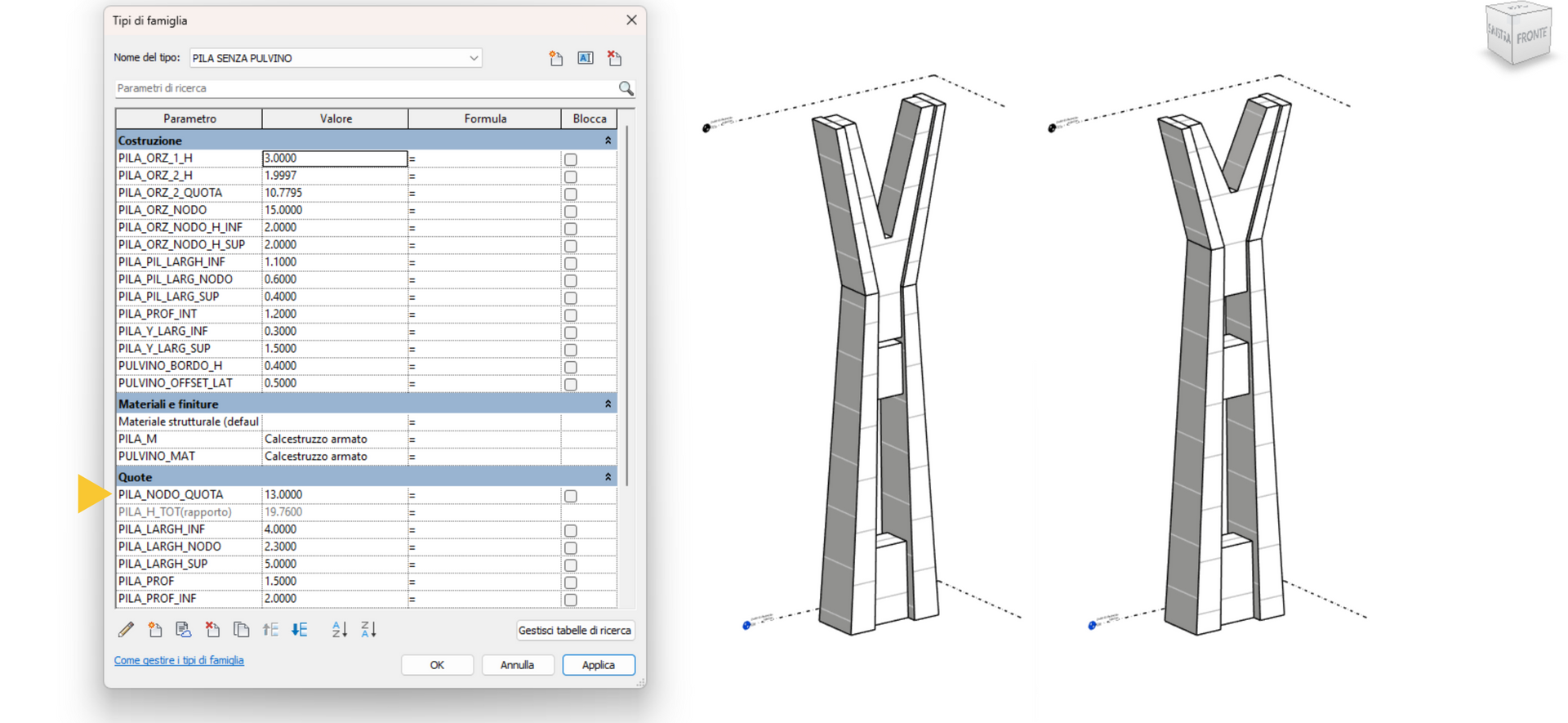

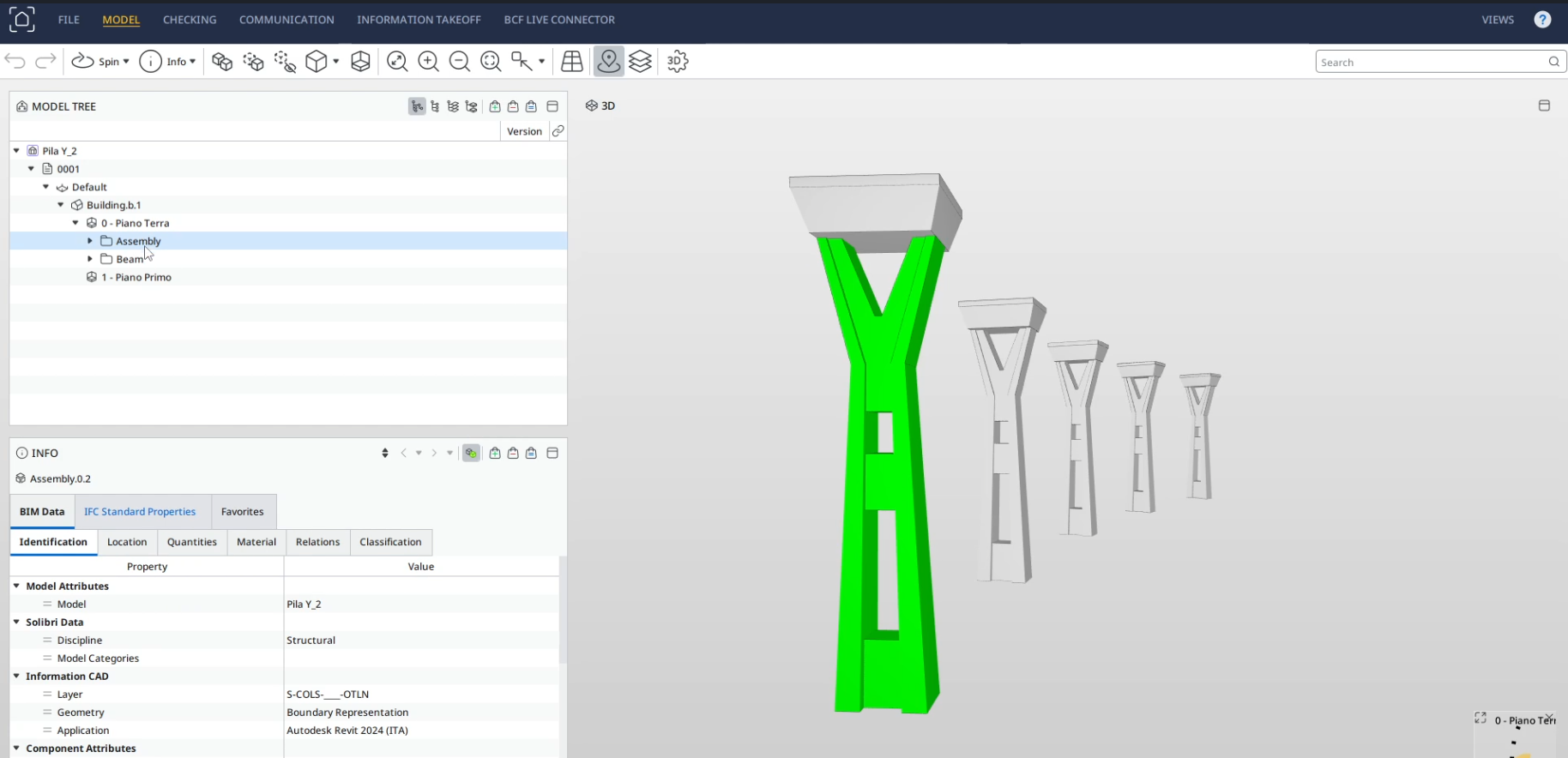

• verificare il comportamento della famiglia al variare dei parametri geometrici imposti ( Figura 4 );

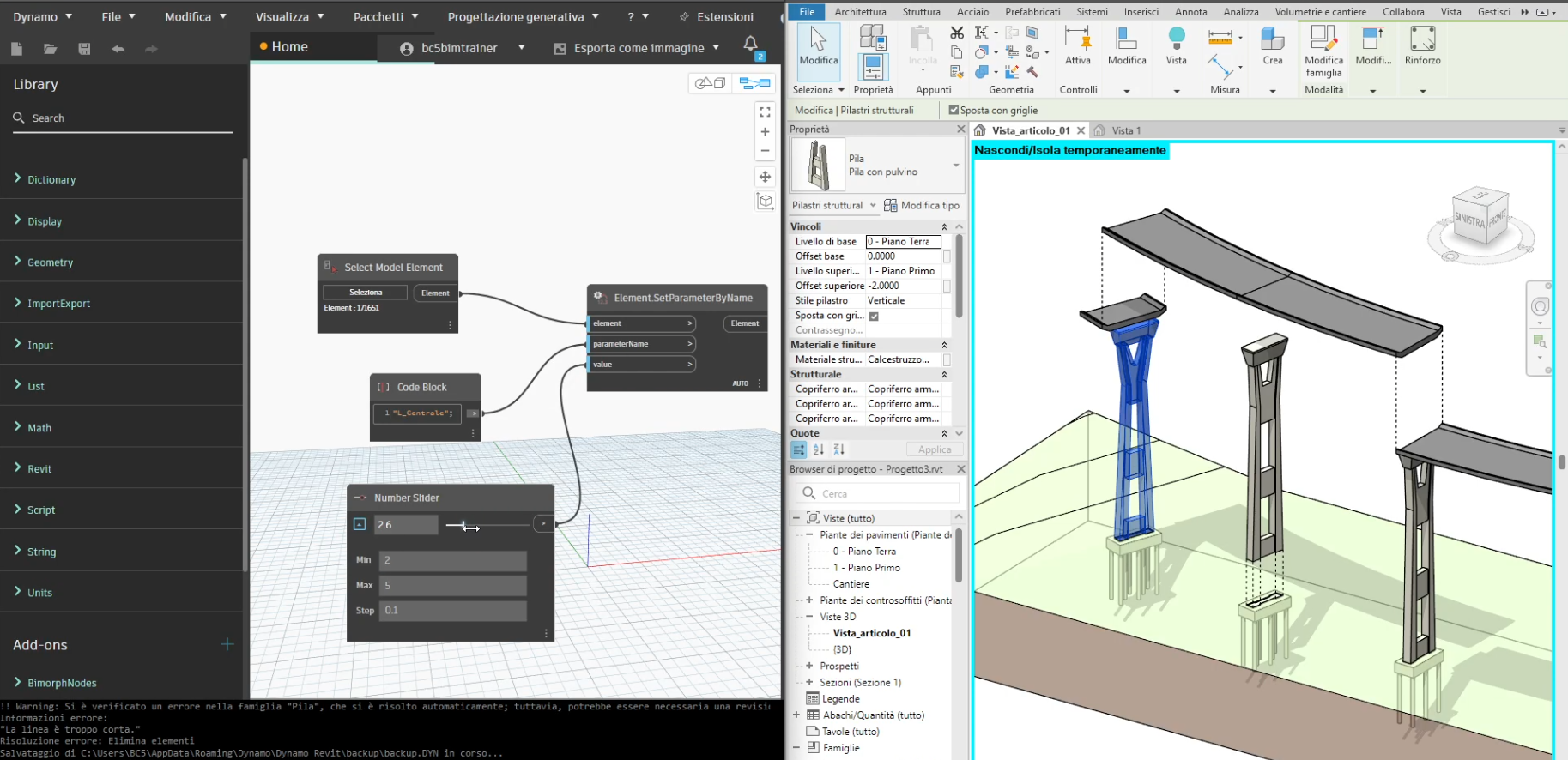

• definire eventuali tipi di famiglia con variabili dimensionali e informativi e verifica di variabilità mediante Script di Dynamo ( Figura 5 );
• inserire l’oggetto all’interno di un progetto .rvt per testarne il comportamento.


• UTILIZZO DELLO STRUMENTO NIDIFICAZIONE PER SISTEMI DI FAMIGLIE COMPLESSI
